| SK6BA/R är en duobands-repeater på 145.600 och 434.950 MHz. Den är ansluten till nätverken: SvxLink, EchoLink (5908) och IRLP (8000) Mjukvaran är utvecklad av Tobias, SM0SVX mfl. med hårdvarusupport från Gunnar, SM3SGP. Logikkort samt SvxPortal är utvecklad av Peter, SA2BLV. Anpassningar av Peter, SM5GXQ. Sysops är Robert, SA6RAC och Dan, SM6TZL |
| Repeatern består av en Ericsson F800 basstation. Radioenheterna är två duplexradio. En F804 för 2m och F805 för 70cm. I 2m-radion används bara mottagaren då sändaren befinner sig på en annan plats. Signalen till 2m-sändaren länkas på 70cm. Datorn för SvxLink är en Raspberry Pi 4B. IRLP körs på en gammal Compaq desktop. Radioenheterna och datorerna är samman-kopplade via logikkortet SvxLogic 3.1 |
| Kopplingslåda för IRLP med optokopplare för SQL/PTT och ljudkort. Ett som används och ett i reserv… i lådan finns också en krets för 230V monitor. Logikortet till höger hanterar IRLP och är en tidig utgåva, version 2.02 |
| Mjukvaru-logiken har anpassats för att hantera IRLP med hjälp av en simplex logik och två lokala reflektorer. |
| Aktiva logiker: RepeaterLogic CmdLogic ReflectorLogicLocal ReflectorLogicIrlp SimplexLogicIrlp ReflectorLogic | Aktiva moduler: ModuleHelp ModuleParrot ModuleMetarInfo ModuleEchoLink |

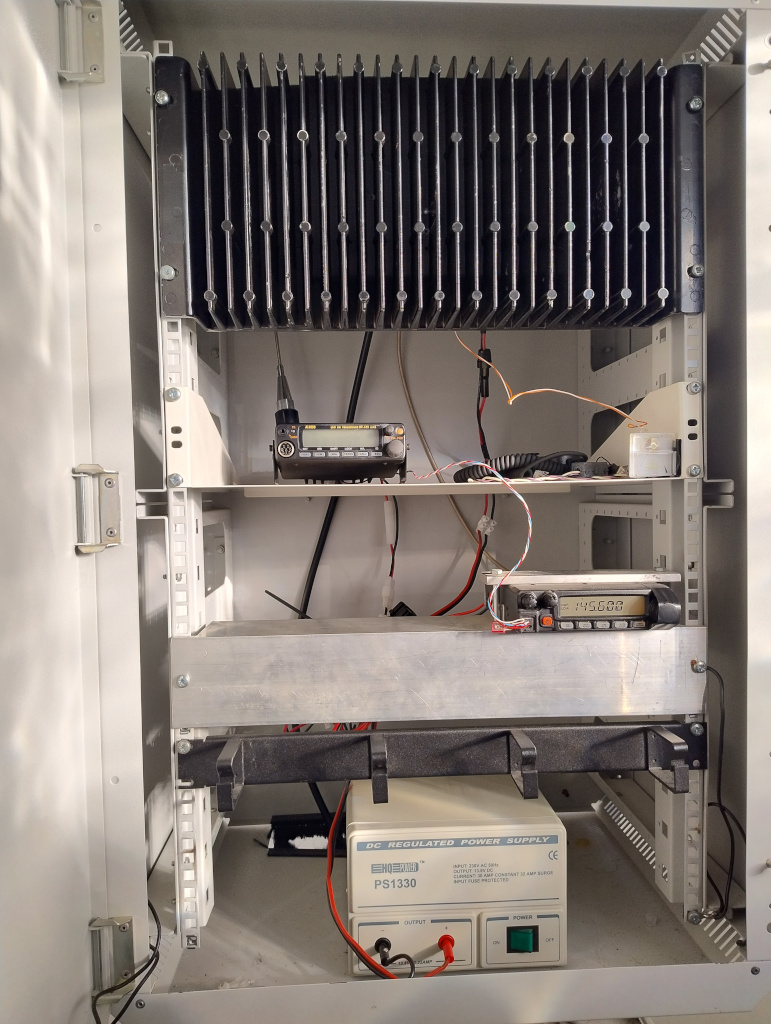

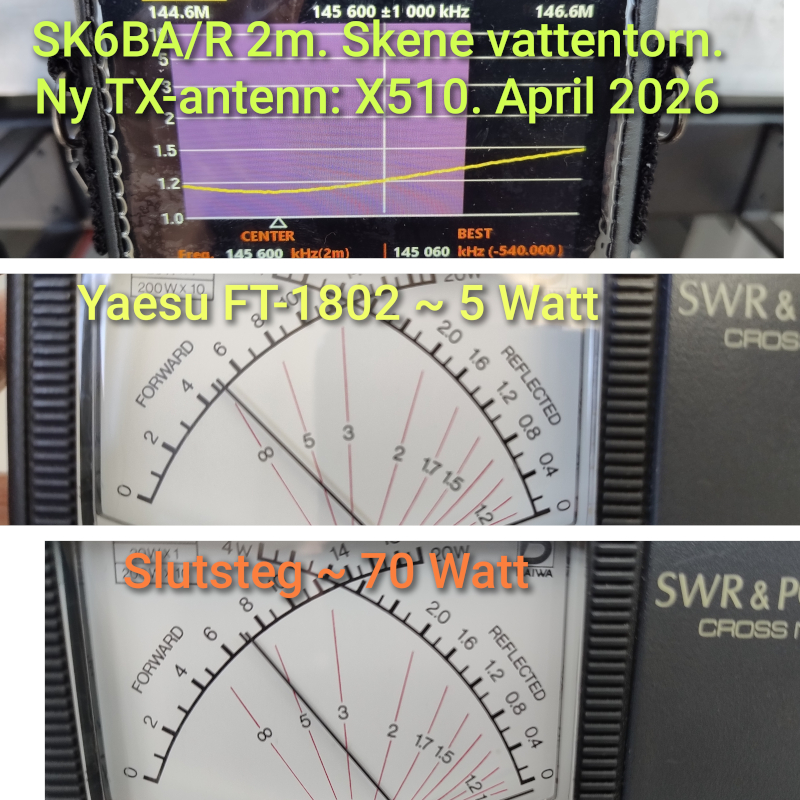

| Repeater-antennerna till höger. (gammal bild men fortfarande relevant) Bilden nedan visar apparatskåpet på sändarplats för 2m. (145.600). Sändaren utgörs av en Yaesu FT-1802 med 70W slutsteg. Länkradion, en Alinco DR-435. Sändarantennen är en Diamond X510-N. |

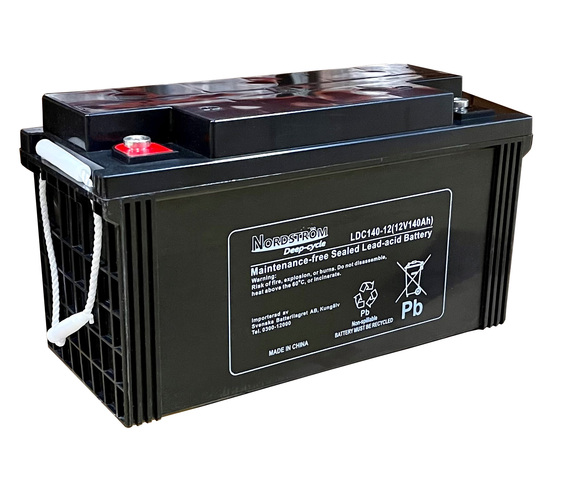

140Ah VRLA AGM 12V
Driftstest den 6-7 juni 2026 påvisade ett spänningsfall från 12.8V till 12.4V under 24 timmar. Alltså totalt 0.4 Volt.
